Классификация строительных машин и их структура

Тема №2

Классификация строительных машин и их структура. Основные показатели качества машин. Перспективы развития.

 Строительной машиной называют устройство, которое посредством механических движений преобразует размеры, форму, свойства или положение в пространстве строительных материалов, изделий и конструкций. Строительные машины классифицируют по назначению, режиму работы, силовому оборудованию, степени подвижности и универсальности.

По назначению строительные машины подразделяются на следующие группы: транспортные, транспортирующие и погрузочно-разгрузочные; грузоподъемные, машины для земляных работ; машины для свайных работ; машины для дробления, сортировки и мойки каменных материалов; машины и оборудование для приготовления, транспортирования бетонов и растворов и уплотнения бетонных смесей; ручные машины; машины и оборудование для отделочных работ.

Каждая группа делится на подгруппы (бульдозеры, скреперы, экскаваторы в группе машин для земляных работ). Внутри подгрупп машины отдельных типов различаются конструкцией узлов или машин в целом (экскаваторы одноковшовые с прямой или обратной лопатой, траншейные роторные или цепные, шагающие, с поперечным копанием). Каждый тип машин имеет ряд типоразмеров (моделей), близких по конструкции, но отличающихся отдельными параметрами (вместимость ковша, размеры, масса, мощность, производительность)..

По режиму работы (принципу действия) различают машины периодического (цикличного) действия, и машины непрерывного действия.

 По степени подвижности машины делят на переносные, стационарные и передвижные (в том числе в кузове автотранспорта, прицепные и полуприцепные к грузовым автомобилям, тракторам, тягачам и самоходные).

По типу ходового оборудования различают машины на гусеничном, пневмоколесном, рельсовом ходу, шагающие и комбинированные.

По виду силового оборудования машины подразделяют на работающие от электрических двигателей и двигателей внутреннего  сгорания. Первые обладают большой готовностью к работе, но зависят от наличия электроэнергии, а вторые не зависят от источников энергии и являются автономными. Многие строительные машины имеют комбинированный привод с использованием гидравлических и пневматических двигателей. К таким относят дизель-электрический, дизель-гидравлический (наиболее распространен), дизель-пневматический, электрогидравлический, электропневматический и т.п.

Рекомендуемые материалы

По количеству двигателей, установленных на машине, различают одномоторные (все механизмы приводятся в действие от одной силовой установки) и многомоторные (для каждого механизма предусмотрен индивидуальный двигатель).

По системам управления машины делят на механические, гидравлические, пневматические, электрические  и комбинированные.

По степени универсальности машины подразделяют на универсальные многоцелевого назначения, снабженные различными видами быстросъемных рабочих органов, приспособлений и оборудования и специализированные, имеющие один вид рабочего  оборудования.

Рекомендация для Вас - 14 Стратегия модификации.

По степени автоматизации различают машины с механизированным управлением, с автоматизированным управлением и контролем на базе микропроцессорной техники, с автоматизированным управлением на расстоянии, с автоматическим управлением на базе микропроцессоров и мини-ЭВМ, строительные манипуляторы и роботы, а также роботизированные машины и комплексы.

Индексация строительных машин. На все выпускаемые в нашей i ране строительные машины распространяется единая система индексации, в соответствии с которой каждой машине разработчиком присваивается индекс (марка), содержащий буквенное и цифровое обозначение. Основные буквы индекса, располагаемые перед цифрами, обозначают вид машины. Например, буквенная часть индекса одноковшовых строительных экскаваторов содержит буквы ЭО, экскаваторов траншейных роторных — ЭТР, цепных — ЭТЦ, землеройно-транспортных машин — ДЗ, машин для подготовительных работ и разработки мерзлых грунтов — ДП, машин для уплотнения грунтов и дорожных покрытий — ДУ, кранов стреловых самоходных — КС, строительных башенных кранов — КБ, оборудования для погружения свай — СП, бурильных и бурильно-крановых машин — БМ, машин для отделочных работ — СО, лебедок — ТЛ, погрузчиков многоковшовых — ТМ и одноковшовых — ТО,

. Структурные схемы машин приведены на рис. 1.

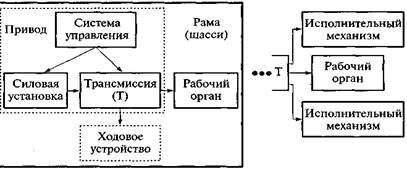

Рис.1. Структурная схема технологической, транспортирующей и грузоподъемной машин

К показателям качества относятся маневренность, проходимость, мобильность, транспортабельность, устойчивость, надежность, безопасность, эргономические, эстетические, экологические требова-ния   и др.
