HP Superdome
HP Superdome
Современная серийная суперкомпьютерная система, появившаяся в 2000 году и с тех пор занимающая несколько строк в рейтинге Top500 – это Hewlett Packard Superdome. С тех пор было выпущено несколько модификаций этой системы. Последняя из них содержит 256 суперскалярных процессоров PA8700, работающих на частоте 875МГц, занимает 172-е место в рейтинге с производительностью 530ГФлопс (896ГФлопс).
HP Superdome относится к архитектуре ccNUMA (cache coherent Non Uniform Memory). Каждый процессор обладает своей собственной памятью, но логически память является общей, что делает данную архитектуру очень гибкой и позволяет использовать в ней программы, рассчитанные на обычную архитектуру SMP.

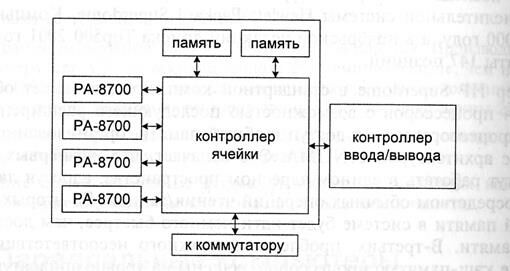

Структура компьютера HP Superdome приведена на рис. 1.11.
Рис. 1.11
Если Вам понравилась эта лекция, то понравится и эта - 3. Планирование.
Процессоры и память, а также контроллер ввода вывода соединены через контроллер ячейки, который осуществляет взаимодействие 4-х процессоров ячейки с памятью, устройствами ввода-вывода, а также коммутатором, предназначенным для связи с другими ячейками. Пропускная способность тракта контроллер-память составляет 4 Гб/сек, а коммутатора – 8 Гб/сек.

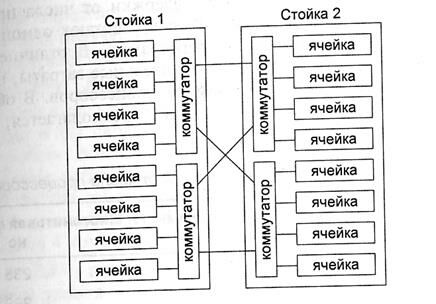

Базовая конфигурация 64 процессорного сервера показана на рис. 1.12. Он представляет собой две стойки по 32 процессора, объединенные четырьмя восьмипортовыми коммутаторами.
Рис. 1.12
Особенности Superdome позволяют разбивать систему на подсистемы, которые могут функционировать независимо друг от друга, в т.ч. под разными ОС. Обращения к общей памяти специфичный для данной системы. Самые быстрые обращения осуществляются внутри одной ячейки. Далее идут обращения между к памяти, расположенной к другой ячейке, но подсоединенной к одному и тому же коммутатору. И самыми медленными являются обращения к памяти в ячейке, подсоединенной к другому коммутатору.
Такие особенности организации памяти вносят в параллельные программы для Superdome свою специфику. В то же время эффективная реализация коммутаторов и кэш памяти делают систему очень эффективной.
