Для измере¬ния расхода воды, которая подается по трубе А в бак Б, установлен расходомер Вентури В. Определить мак¬симальный расход, который можно пропускать через дан¬ный расходомер при условии отсутствия в нем кавитации, если температура воды t=60°
Описание

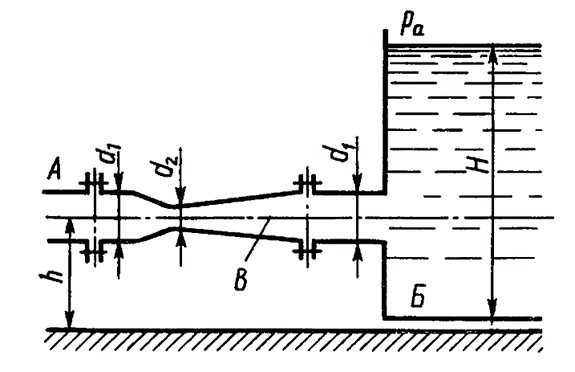

Для измерения расхода воды, которая подается по трубе А в бак Б, установлен расходомер Вентури В. Определить максимальный расход, который можно пропускать через данный расходомер при условии отсутствия в нем кавитации, если температура воды t=60°С (давление насыщенных паров соответствует hнп=2 м вод. ст.). Уровень воды в баке поддерживается постоянным, равным H=1,5 м; h=0,5 м. Размеры расходомера: d1=50 мм; d2=20 мм. Атмосферное давление принять равным 760 мм рт. ст. Коэффициент сопротивления диффузора ξдиф=0,2.
Характеристики решённой задачи
Номер задания
Вариант
Программы
Теги
Просмотров
5
Покупок
1
Качество
Идеальное компьютерное
Размер
77,33 Kb
Список файлов
- 2.10.docx 77,33 Kb
