Задача 14: Задача 14-52 вариант 52
-41%
Описание

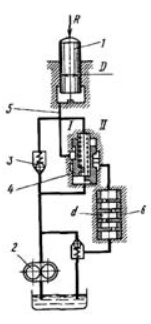

Задача (Куколевский И.И.) 14.52. Плунжер 1, имеющий диаметр D = 120 мм, должен совершать возвратно-поступательное движение, находясь под нагрузкой R = 35 000 Н. Подъем плунжера осуществляется жидкостью, подаваемой в цилиндр шестеренным насосом 2 через обратный клапан 3. Перепад давлений, возникающий на клапане 3, поднимает золотник 4 в положение 1, перекрывая линию слива 5 из полости цилиндра. При выключении насоса давление, создаваемое плунжером под нагрузкой, смещает золотник 4 в положение II, открывая путь слива жидкости через диафрагменный дроссель 6. При этом скорость опускания плунжера определяется сопротивлением дросселя 6. 1. Определить скорость подъема плунжера я давление, развиваемое при этом насосом, если подача насоса Qн = 600 см3/с, а потеря давления в клапане 3 ?P = 0,2 МПа. Сопротивлением напорных линий пренебречь. Линия слива 5 пересекается с линией, идущей от клапана 3 к золотнику 4. 2) Выбрать число дроссельных шайб i так, чтобы скорость опускания плунжера была равна скорости его подъема. Диаметр отверстий в шайбах d = 6 мм, коэффициент расхода отверстий принять ? = 0,64. Плотность жидкости р = 910 кг/м3. Сопротивлением сливных труб и золотника пренебречь.
Ответ. 1) v = 5,3 см/с; рн = 3,3 МПа. 2) i = 6.
Ответ. 1) v = 5,3 см/с; рн = 3,3 МПа. 2) i = 6.
