Задача 7: Задача 7-23 вариант 23
Описание
Зачтено на максимальный балл

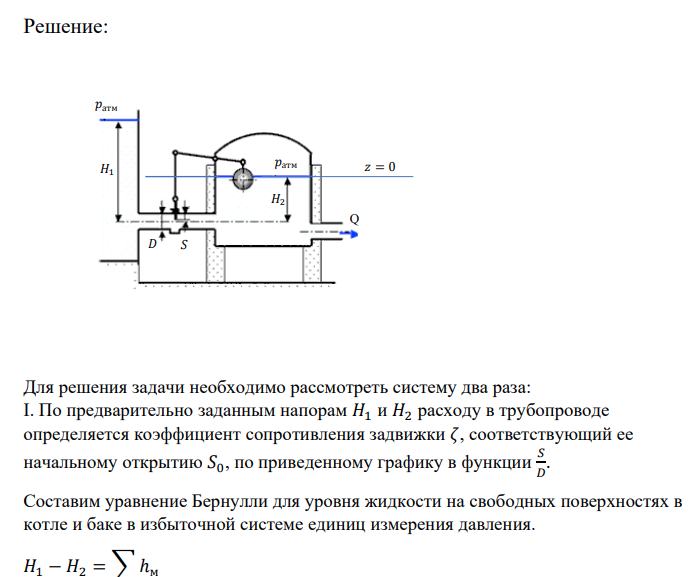

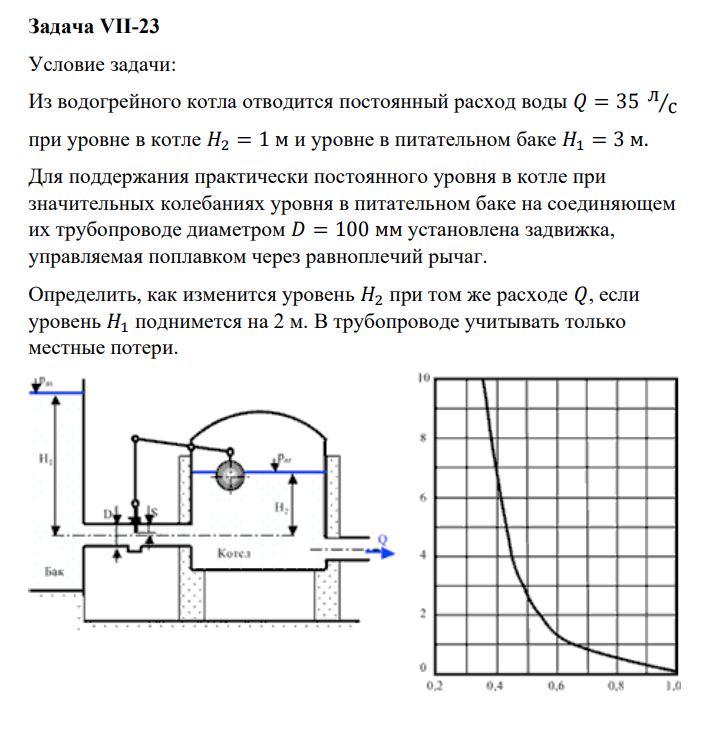

Задача (Куколевский И.И.) 7-23. Из водогрейного котла отводится постоянный расход воды Q = 35 л/сек при уровне в котле H2 = 1 м и уровне в питательном баке H1=3 м. Для поддержания уровня в котле при колебаниях уровня в питательном баке на соединяющем их трубопроводе диаметром D=100 мм установлена задвижка, управляемая поплавком через равноплечий рычаг. Определить, как изменится уровень Н2, если при том же расходе Q уровень H1 поднимется на 2 м.Указание. Предварительно по заданным напорам H1, и H2 и расходу в трубопроводе определяется коэффициент сопротивления задвижки, дающий ее начальное открытие S0 в соответствии с приведенным графиком. Затем при новом напоре H1, графически определяется такое повышение уровня в котле dH, при котором разность уровней в баке и котле и потерянный в трубопроводе напор (при новом открытии задвижки S=S0-?H) будут равны. В трубопроводе учитывать только местные потери
Ответ. ?H = 23 мм.
Показать/скрыть дополнительное описание
Задача (Куколевский И.И.) 7-23. Из водогрейного котла отводится постоянный расход воды Q = 35 л/сек при уровне в котле H 2 = 1 м и уровне в питательном баке H 1 =3 м. Для поддержания уровня в котле при колебаниях уровня в питательном баке на соединяющем их трубопроводе диаметром D=100 мм установлена задвижка, управляемая поплавком через равноплечий рычаг. Определить, как изменится уровень Н 2 , если при том же расходе Q уровень H 1 поднимется на 2 м. Указание. Предварительно по заданным напорам H 1 , и H 2 и расходу в трубопроводе определяется коэффициент сопротивления задвижки, дающий ее начальное открытие S0 в соответствии с приведенным графиком. Затем при новом напоре H 1 , графически определяется такое повышение уровня в котле dH, при котором разность уровней в баке и котле и потерянный в трубопроводе напор (при новом открытии задвижки S=S 0 -?H) будут равны.
В трубопроводе учитывать только местные потери Ответ. ?H = 23 мм..
