Задача 5: Задача 5-9 вариант 9
-51%
Описание

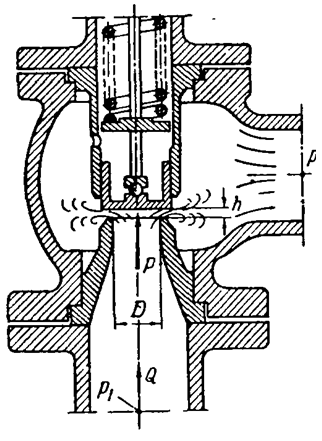

Задача (Куколевский И.И.) 5-9. Предохранительный клапан диаметром Dм = 20 мм пропускает при открытии hм = 2 мм под перепадом давлений ?Pм = P1- Р2 = 0,5 МПа расход масла (рм =880 кг/м3 и vм = 2ст), равный QМ = 3 л/сек. При этом сила давления, действующая на клапан, Pм= 80 Н.
1) Определить диаметр D клапана, пропускающего при соблюдении условий подобия (равенство относительных открытий h/D и чисел Rе) расход масла (р = 880 кг/м3 и V = 4 ст), равный Q = 9 л/сек.
2) Каков должен быть при этом перепад давлений dP и какова будет сила давления Р на клапан.
Ответ, D = 30 мм; ?P = 0,89 МПа, Р = 320 Н.
1) Определить диаметр D клапана, пропускающего при соблюдении условий подобия (равенство относительных открытий h/D и чисел Rе) расход масла (р = 880 кг/м3 и V = 4 ст), равный Q = 9 л/сек.
2) Каков должен быть при этом перепад давлений dP и какова будет сила давления Р на клапан.
Ответ, D = 30 мм; ?P = 0,89 МПа, Р = 320 Н.
