Задача 8: 08.000 - Фильтр воздушный
Описание

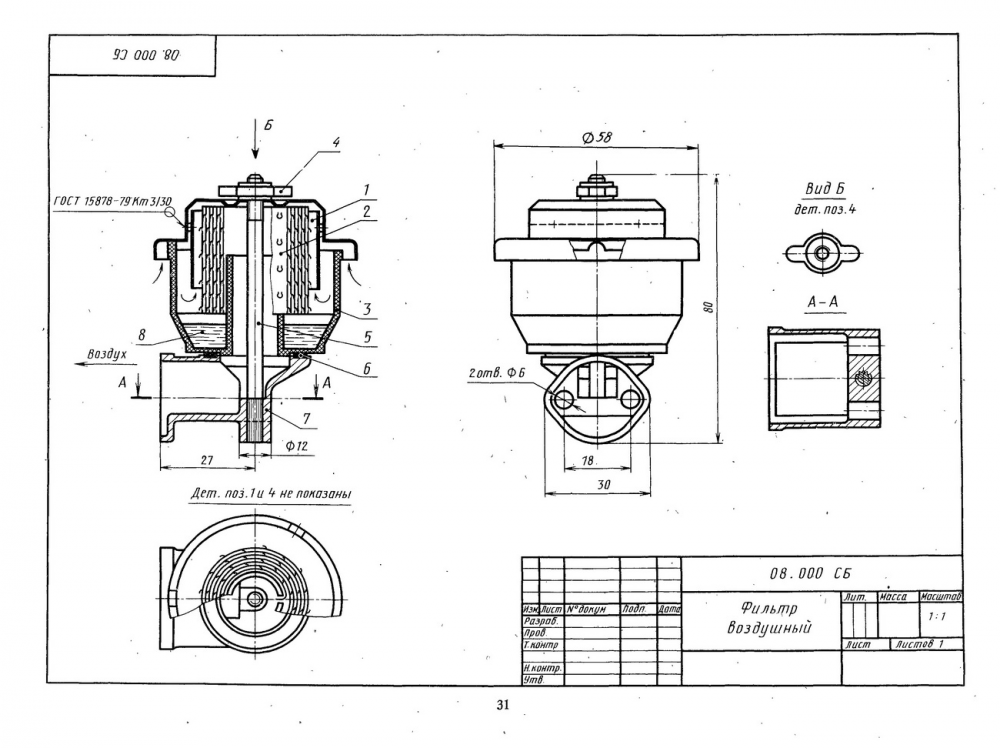

08.000 СБ - Фильтр воздушный
![](/z.php?f=/uploads/files_att/2023-01/thumbs/1674383424_sostav.jpg)
![](/z.php?f=/uploads/files_att/2023-01/thumbs/1674383455_1674383453366.png)
Описание:
Аксарин П. Е. Чертежи для деталирования. Задание 8. Фильтр воздушный. Деталирование.
Воздушный фильтр компрессора тормозной системы служит для очистки воздуха, поступающего в компрессор, от пыли. При ходе поршня компрессора вниз атмосферный воздух поступает под крышку 1 воздушного фильтра. У поверхности масла в ванне корпуса 3 воздух изменяет направление; при этом тяжелые частицы пыли попадают в масло. Далее воздух проходит через фильтрующую сетку 2, центральное отверстие корпуса и через канал основания фильтра 7 поступает в воздушную полость компрессора.
В состав работы входят:
-Сборочный чертеж
-Спецификация
-Чертежи всех деталей
-Аксонометрическая проекция основания фильтра, фильтра воздушного в сборе
-3D модели всех деталей
-3D сборка узла
-3D сборка с разносом компонентов
08.000 - Фильтр воздушный
08.100 - Крышка
08.002 - Сетка фильтрующая
08.003 - Корпус фильтра
08.004 - Гайка-барашек М6
08.005 - Шпилька
08.006 - Прокладка
08.007 - Основание фильтра
08.101 - Стакан
08.102 - Крышка
