Ответы 1: 2023г РК №1 - Теория + Практика
Описание
Зачтено на максимальный балл
Пример решения

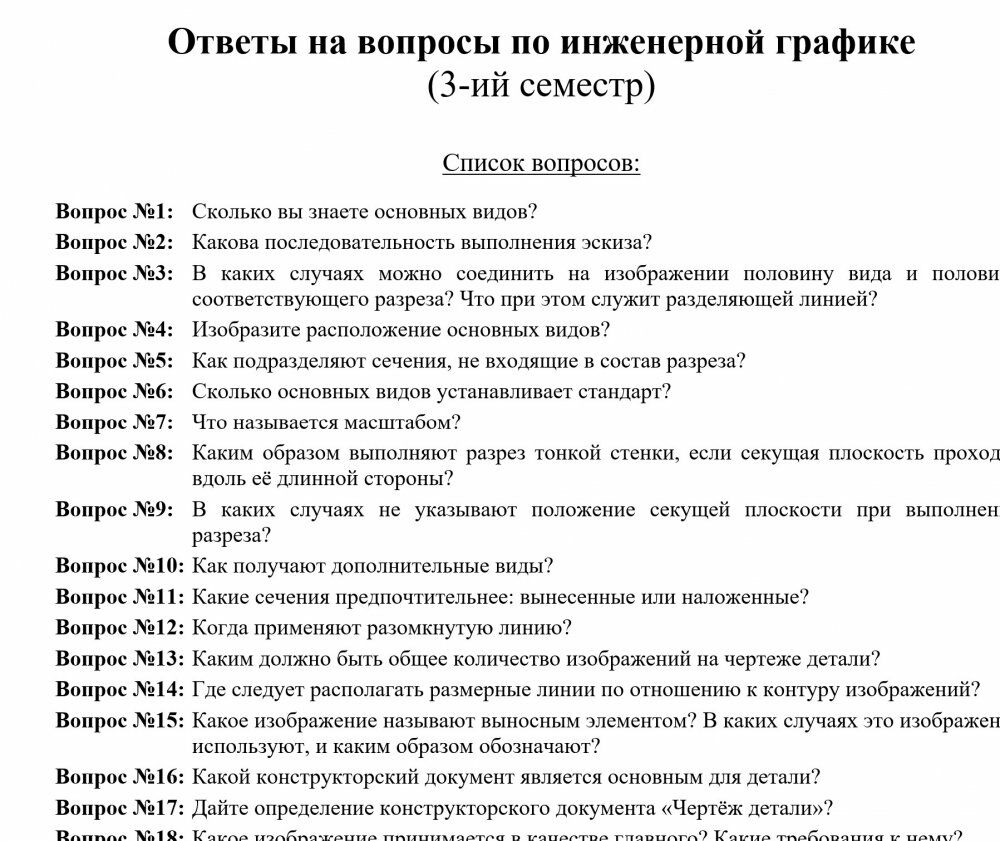

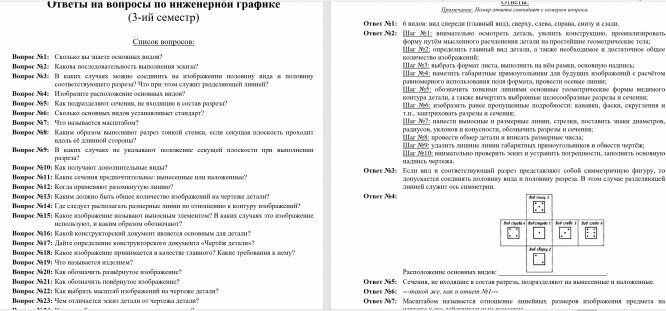

Вопрос №1: | Сколько вы знаете основных видов? |
Вопрос №2: | Какова последовательность выполнения эскиза? |
Вопрос №3: | В каких случаях можно соединить на изображении половину вида и половину соответствующего разреза? Что при этом служит разделяющей линией? |
Вопрос №4: | Изобразите расположение основных видов? |
Вопрос №5: | Как подразделяют сечения, не входящие в состав разреза? |
Вопрос №6: | Сколько основных видов устанавливает стандарт? |
Вопрос №7: | Что называется масштабом? |
Вопрос №8: | Каким образом выполняют разрез тонкой стенки, если секущая плоскость проходит вдоль её длинной стороны? |
Вопрос №9: | В каких случаях не указывают положение секущей плоскости при выполнении разреза? |
Вопрос №10: | Как получают дополнительные виды? |
Вопрос №11: | Какие сечения предпочтительнее: вынесенные или наложенные? |
Вопрос №12: | Когда применяют разомкнутую линию? |
Вопрос №13: | Каким должно быть общее количество изображений на чертеже детали? |
Вопрос №14: | Где следует располагать размерные линии по отношению к контуру изображений? |
Вопрос №15: | Какое изображение называют выносным элементом? В каких случаях это изображение используют, и каким образом обозначают? |
Вопрос №16: | Какой конструкторский документ является основным для детали? |
Вопрос №17: | Дайте определение конструкторского документа «Чертёж детали»? |
Вопрос №18: | Какое изображение принимается в качестве главного? Какие требования к нему? |
Вопрос №19: | Что называется изделием? |
Вопрос №20: | Как обозначить развёрнутое изображение? |
Вопрос №21: | Как обозначить повёрнутое изображение? |
Вопрос №22: | Как выбрать масштаб изображений на чертеже детали? |
Вопрос №23: | Чем отличается эскиз детали от чертежа детали? |
Вопрос №24: | Какое изображение называют местным видом? |
Вопрос №25: | Как выбирают направление линий штриховки и расстояние между ними для разных изображений одного и того же предмета? |
Вопрос №26: | ---такой же, как и вопрос №18--- |
Вопрос №27: | Какие поверхности называют сопрягаемыми? |

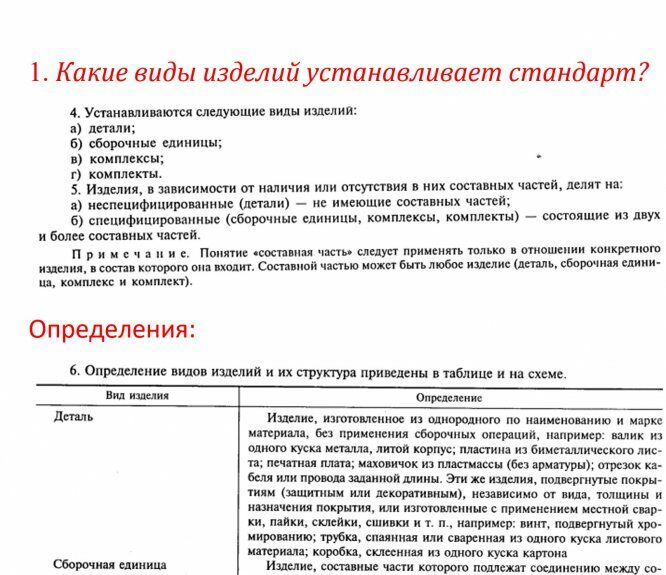

Вопрос №28: | Как подразделяют изделия в зависимости от наличия или отсутствия в них составных частей? |
Вопрос №29: | Какие размеры называются справочными? Как их обозначают на чертеже? |
Вопрос №30: | Какие условности и упрощения применяют для уменьшения количества изображений на чертеже детали? |
Вопрос №31: | Какое изделие называется деталью? |
Вопрос №32: | Как подразделяют изображения на чертеже детали в зависимости от их содержания? |
Вопрос №33: | Как выделяют на изображении плоские поверхности? |
Вопрос №34: | Как определяют размер формата листа для чертежа детали? |
Вопрос №35: | Как обозначают на чертеже место выносного элемента? |
